PCB (Printed Circuit Board / Baskılı Devre Kartı), tüm elektronik ekipmanların temel taşıdır. Bugün dijital cihazlarla çevriliyiz ve çoğu zaman nasıl çalıştıklarını tam olarak bilmeden kullanıyoruz. Pek çok sektör, hayatımızı kolaylaştıran geniş bir ürün yelpazesi geliştirmek için PCB tasarım hizmetlerinden yoğun şekilde yararlanır.

Örneğin günlük hayatımızın en önemli unsurlarından biri elektriktir. Modern aydınlatmalarda, ısıyı azaltmaya yardımcı olan metal çekirdekli PCB’ler sayesinde daha verimli çözümler üretilir. Birçok üretici, ısı transferini iyileştirmek için alüminyum PCB’ler kullanır. LED’lere olan talep arttıkça, PCB’lerin aydınlatma sektöründeki rolü de büyümeye devam edecektir.

Elektrikli ekipmana ihtiyaç duyan her sektör, güvenilir çalışacak devre kartları için doğru PCB tasarımına ihtiyaç duyar. Peki PCB tam olarak nedir ve tasarımcılar bu yapıyı nasıl özelleştirir?

Aklınızda pek çok soru oluşması normal. PCB tasarımı hakkında daha derin bilgi için yazının devamına göz atın.

PCB Nedir?

Elektronik cihazların içinde yer alan yeşil kartı fark etmişsinizdir; işte bu PCB’dir. Elektriksel bileşenlerin devreler oluşturacak şekilde birbirine bağlandığı, iyi tasarlanmış ve iyi üretilmiş bir karttır. PCB tasarım koordinasyonu olmadan “boş” bir kart üretmek mümkün değildir. Üzerinde daireler, kareler, dikdörtgenler ve küçük geometrik yapılar gibi desenler bulunan düz ve sağlam bir malzemedir. Çoklu katman eklemek, PCB’yi daha kompakt hale getirir ve tasarım esnekliği sağlar.

Genel olarak PCB tasarım hizmetleri kritik bir iştir. Daha iyi bir tasarım için anahtar nokta, doğru bir proje planı oluşturmaktır. Araştırmalara göre, boş PCB’lerin küresel pazarının 2024’e kadar 79 milyar dolara ulaşması beklenmiştir.

Devamında PCB tasarımı ve üretiminde kullanılan birçok bileşen, süreç ve malzeme vardır. Her birine geçmeden önce, PCB’nin kullanım alanlarını anlamak faydalıdır.

Modern Toplumda PCB Uygulamaları

PCB, mutfak aletlerinden akıllı cihazlara kadar neredeyse her sektörde kullanılır. Elektronik sektör yeni bir cihaz geliştirmek istediğinde PCB tasarımı zorunlu hale gelir. Çok sayıda işleviyle PCB, birçok sektörde temel bir örnek olarak karşımıza çıkar.

Tüketici Elektroniği

Akıllı telefonlar ve dizüstü bilgisayarlar hayatımızın bir parçası oldu. İnce ve şık tasarımlar, yüksek hacimli PCB’lerin düzgün çalışmasına bağlıdır. Özel PCB maliyetleri birim başına düşük olduğundan, toplam süreci ekonomik kılar.

Otomotiv Ekipmanları

Araçlar yeni teknolojilerle birlikte elektronik sistemlere daha fazla bağımlı hale geliyor. Otomobillere entegre teknolojiler arttıkça, yüksek performanslı PCB’lere olan ihtiyaç büyüyor. Kontrol sistemleri, takip cihazları ve multimedya kontrolleri PCB sayesinde çalışır.

Güvenlik Uygulamaları

Elektronik cihazlarımızı özenle kullanmaya alışkınız; aynı özeni yaşam alanlarımız için de düşünebiliriz. Hırsız alarmı, yangın alarmı, hareket sensörü, kapı kilidi gibi güvenlik cihazları PCB uygulamalarıyla tasarlanır ve üretilir.

PCB kullanan başka birçok sektör daha vardır; ancak yukarıdaki alanlar PCB tasarımına yüksek talep oluşturan örneklerdir. PCB çözümleri dünya çapında gereklidir.

PCB Tasarım Hizmetleri Süreci Nasıldır?

Bir ürün çıkarmayı planlıyorsanız, PCB’nin nasıl çalıştığını ve tasarım sürecinin nasıl ilerlediğini anlamanız gerekir. İşlevsel bir PCB tasarlamak için temel adımlar aşağıdaki gibidir.

Adım 1: Şema oluşturma

Şema oluşturma, yeni bir cihazın tasarlanmasıdır. Bileşenler, bağlantılar ve sistem içindeki ilişkiler tek bir yapıda tanımlanır.

Adım 2: Program üzerinde PCB yapısının oluşturulması

Şema sonrası, bileşen yerleşimi ve kart mimarisi tasarım yazılımlarıyla oluşturulur. Allegro, Altium ve Orcad gibi platformlarda kartın bileşen alanı ve çalışma mantığı planlanır.

Adım 3: PCB katman yapısı (stackup)

Daha akıllı ve kompakt ürünlere olan talep, daha hassas katman yapılarını gerektirir. Modern PCB tasarımı genellikle FR4 ile başlar ve ihtiyaçlara göre katman sayısı artırılabilir.

Adım 4: Kurallar ve gereksinimler

PCB kuralları çok geniştir; tasarımcı, ürüne göre gerekli kuralları seçer. IPC footprint standartları ve üretim standartları bu aşamada dikkate alınır.

Bir PCB tasarımcısı olarak üretim sürecinin detaylarını tamamen fabrikasyon (üretim) firmasına bırakmak cazip gelebilir. Ancak süreci temel seviyede önceden anlamak, ileride yaşanabilecek pek çok problemi ve zaman kaybını önleyebilir.

Bu yazıda farklı PCB üretim tekniklerini ve bir tasarımcı olarak üretilebilirlik (DFM) açısından nelere dikkat etmeniz gerektiğini ele alıyoruz.

Görüntüleme (Imaging)

Görüntüleme, dijital PCB tasarımınızın fiziksel karta aktarıldığı aşamadır. Günümüzde en yaygın yöntem foto-görüntülemedir. Temel fikir, UV ışığına maruz kaldığında sertleşen “fotoresist” adlı bir malzeme kullanmaktır. Genel akış şu şekildedir:

• PCB devre deseninin negatif görüntüsü inkjet ile kuru film üzerine basılır.

• Kartın/panelin bakır yüzeyi sıvı fotoresist ile kaplanır.

• Film, bakır yüzeyle hizalanır ve UV ışığına maruz bırakılır.

• Sadece UV gören bölgelerde fotoresist sertleşir ve altındaki bakır izleri korur.

• Sertleşmeyen sıvı fotoresist temizlenir; kart, fazla bakırı kaldırmak için aşındırma (etching) işlemine hazırdır.

• Alternatif olarak bazı üretim firmaları, kuru film adımını atlayıp UV lazer ile fotoresist kaplı bakır üzerine deseni doğrudan uygulayabilen daha gelişmiş ekipmanlar kullanabilir.

Aşındırma (Etching)

Aşındırma, endüstriyel kimyasallar kullanılarak PCB üzerindeki fazla metalin kaldırılması işlemidir. Genellikle görüntüleme sonrası, sertleşmiş fotoresist ile korunan izler dışında kalan bakırı kaldırmak için uygulanır ve yüzeyi daha uniform hale getirmede de rol oynar. Yaygın kimyasallar: ferrik klorür, kuprik klorür, alkalin amonyak ve amonyum persülfat.

Laminasyon (Lamination)

Tipik bir PCB; FR4 gibi iletken olmayan bir alt tabaka (genellikle epoksi emdirilmiş cam elyaf) ile ayrılmış çoklu bakır katmanlardan oluşur. Laminasyon, ısı ve basınç kullanarak bu katmanların birleştirilmesi işlemidir.

• Tek katman laminat: Bir alt tabaka ve tek yüzünde lamine edilmiş bakır.

• Çift taraflı laminat: Bir alt tabaka ve iki yüzünde bakır; çok katmanlı yapılarda genellikle “core” olarak anılır.

• Çok katmanlı laminat: Genelde bir core ile başlanır; hedef katman sayısına ulaşana kadar her iki yönde prepreg (bakırsız alt tabaka) ve bakır katmanlar dönüşümlü istiflenir.

Tasarımcı olarak laminasyon sırasında oluşabilecek kaymalar ve tolerans değişimleri gibi risklere hazırlıklı olmak önemlidir. İlk üretimde üretici genellikle uygun ısı profilini bulmak için prototip denemeler yapar. Sonuçlara göre, malzeme ve kalınlıkların etkisiyle oluşabilecek kaymaları telafi etmek için görsellerin/ölçülerin ölçeklenmesi gerekebilir.

İşleme (Machining)

İşleme, tasarımınıza bağlı olarak üretim sürecinin farklı aşamalarında birden fazla kez uygulanabilir. PCB üretiminde işleme kullanımına örnekler:

• Delikler ve via’lar: Birden fazla kartı üst üste istifleyip sabitleyerek delme yapmak zaman ve maliyet kazandırabilir. Genel olarak kaplamasız delikleri ve bazı via işlemlerini sürecin sonlarına doğru (fotoresist, soldermask ve baskı sonrası) planlamak gerekebilir.

• Panelizasyon: Birden fazla kartın panel halinde üretimini ve testini kolaylaştırır. Router ile kanallar açılabilir, v-score işlenebilir veya koparma noktaları (mouse bites) oluşturularak kartların süreç sonunda kolay ayrılması sağlanır.

PCB kalınlığı, malzeme seçimi ve delme yöntemleri (mekanik/lazer) üretilebilirlik açısından kritik faktörlerdir. FR4 gibi cam elyaf malzemeleri delmek için iyi bir tungsten karbür matkap ucu gerekir. Daha küçük delikler daha ince uçlar demektir; bu uçlar kolay kırıldığı için, çok sayıda küçük delik üretim maliyetini artırabilir.

Daha küçük via’lar için matkap yerine lazer de kullanılabilir. Lazer, büyük çaplar için uygun değildir; bu nedenle tasarımınız için doğru işleme yöntemini seçmek önemlidir.

Kaplama (Plating)

Delikler ve via’lar üzerinde metal bir yüzey (ör. altın) istiyorsanız, hedef yüzeye kaplama uygulamak gerekir. Yaygın teknikler:

• Elektrolitik kaplama: Yüksek hacimli işler için uygundur. Kartlar kaplama metalinin çözeltisine daldırılır ve elektroliz ile açıkta kalan metal yüzeylere akım uygulanarak kaplama yapılır.

• Kimyasal (electroless) kaplama: Akım kullanmadan, katalizör ve indirgeme ajanlarıyla kaplama uygulanır. Avantajı; düzensiz şekillerde akım kaynaklı hatalara daha az duyarlı, daha homojen bir kaplamadır.

• Plazma/kuru kaplama: İnert gaz plazması ile yüklü bir hedef malzemeden metal parçacıkları sökülüp yüzeye yeniden biriktirilir. Vakum altında çalıştırılması gerekir.

Üretilebilirlik Önemlidir

Çoğu PCB tasarımcısı için kartları dışarıdaki bir fabrikasyon firmasına göndermek daha kolay ve ekonomiktir. Farklı üretim tekniklerini bilmek, üreticileri karşılaştırmanıza ve doğru seçimi yapmanıza yardımcı olur. Delik çapı ve adedi, iz genişliği, boşluklar, kalınlıklar ve katman sayısı gibi unsurlar maliyeti doğrudan etkiler. Üretilebilirliği düşünerek tasarım yapmak gecikmeleri ve yeniden tasarımları azaltır.

Devreniz simülasyondan çıkıp fiziksel dünyada ayakta kalmak zorunda kaldığı an

Kendi PCB’nizi ilk kez elinize aldığınızda insanın içine çöken özel bir “tevazu” vardır.

KiCad ya da Altium’da haftalar geçirdiniz. Şema tertemizdi. Simülasyon geçti. Gerber’leri aldınız, yüklediniz, 20$ ödediniz, iki hafta beklediniz ve şimdi tezgâhınızda, elinizde yeşil (ya da profesyonel hissetmek için seçtiğiniz her ne renkse) bir kartla duruyorsunuz.

Enerjiyi verirsiniz. Hiçbir şey çalışmaz.

Donanıma hoş geldiniz.

Mantıklı görünen bir şema ile güvenilir çalışan bir kart arasındaki boşluk, çoğu mühendisin kariyerinin büyük kısmını harcadığı yerdir. Bu boşluk daha fazla teori öğrenerek kapanmaz. Simülatörlerin nazikçe söylemediği fiziksel gerçekleri içselleştirerek kapanır.

PCB Gerçekte Nedir?

Efsaneleri bir kenara bırakınca PCB; bakır ve cam elyaf kompozitten (FR4) oluşan, üst üste lamine edilmiş katmanların yığınıdır. Bakır, iletken istemediğiniz her yerden aşındırılır; geriye izler, pad’ler ve düzlemler kalır. Katmanlar ısı ve basınçla birleştirilir, delikler açılır, lehim maskesi uygulanır ve en üste baskı (silkscreen) gelir.

Hepsi bu. Ürün budur.

Mühendislik zorluğu malzeme değildir. Zorluk; bileşenleri nereye koyduğunuz, izleri ne kadar geniş yaptığınız, kaç katman kullandığınız ve sinyallerin çalıştığı frekanslarda ısı ve elektromanyetik alanların geometrinizle nasıl etkileşeceği gibi kararların toplamıdır.

PCB fiziksel bir argümandır. Yerleşimdeki her karar, fiziğe dair bir iddiadır. Kart ya bu iddiayı doğrular ya da (çoğunlukla demo sırasında) çürütür.

Önce Kutu, Sonra Kart

Bu kural hobi kartlarıyla ürün kartlarını ayırır; ama çok az kişi öğretir.

Profesyonel PCB yerleşimi elektrik şemasıyla değil, mekanik muhafaza (enclosure) ile başlar. Tek bir bileşen yerleştirmeden önce şunları bilmelisiniz:

Muhafazanın net iç ölçüleri

Montaj vidalarının yeri (ve keep-out yarıçapları)

Konnektörlerin panel yüzünde çıkması gereken konumlar

Kapağa çarpabilecek en yüksek bileşenin maksimum yüksekliği

Termal yönetim önemliyse hava giriş/çıkış yönleri

Çünkü tezgâhta kusursuz çalışan ama kutuya kapanmayan kart, BOM’lu bir ağırlıktır. Mekanik ve elektrik birlikte tasarlanır; sırayla devredilmez.

Pratik karşılığı: Yerleşime başlamadan önce muhafazanın 3D modelini PCB aracınıza içe aktarın. Kart sınırını, keep-out bölgelerini ve konnektör footprint’lerini mekanik kısıtlarla tanımlayın. Sonra kalan alana bileşenleri yerleştirin.

Bu süreç geriye doğru gidiyormuş gibi hissettirir. Değildir. Şemanın söylemediği fiziksel kısıtları kabul etmektir.

Bileşen Yerleşiminin 4 Aşaması (Ve Sıra Neden Önemli)

Bileşen yerleşimi sanat değil, bir öncelik kuyruğudur. Şu sırayla gidin ve sapmayın:

1) Konnektörler ve mekanik ankrajlar: Muhafaza belirler. Pazarlık yok. İlk önce bunlar.

2) Güç bileşenleri: Regülatörler, MOSFET’ler, endüktörler, bulk kapasitörler. Isı ve gürültü üretirler; hassas analog bölümlerden ayrılmalı ve ısıyı atabilecekleri yere konmalıdır.

3) IC’ler ve ana lojik: Fonksiyon bloklarına göre gruplayın. MCU kristaline ve decoupling kapasitörlerine yakın yaşar; RF kısmı antene yakın ve anahtarlamalı regülatörlerden uzakta olmalıdır.

4) Pasifler: Dirençler ve küçük kapasitörler en son; hizmet ettikleri IC’lerin etrafında “uydu” gibi yerleşir.

Bu sırayı bozmak, gereksiz re-spin demektir.

0.1 İnç Kuralı (Herkes Ezberler, Sonra Unutur)

Akım çeken her IC için: küçük bir seramik kapasitör, güç pinine 2.54mm (0.1 inç) içinde ve toprağa bağlı olmalı.

Bu decoupling kapasitördür. IC anahtarladığında anlık akımı sağlar; güç izindeki endüktans yüzünden uzaktan gelmesi yetişmez.

Yakına koyun. “Yakın” değil. Bitişik.

İzler Kablo Değildir. İletim Hattıdır.

Genişlik akım kapasitesini ve empedansı belirler. Sinyal için ince, güç için geniş, yüksek akım dönüş yolları için çok geniş iz/plane kullanın.

90 derece köşeler yansıma üretir. Hızlı sinyallerde 45 derece dönüş alışkanlığı edinin.

Dönüş akımı yolu şarttır. Sinyal katmanının hemen yanında kesintisiz bir ground plane kullanın.

Termal Via’lar: Isının da Yola İhtiyacı Var

Delik: 0.3mm–0.5mm iyi çalışır.

Yoğunluk: pad altında yaklaşık 1mm aralıklarla ızgara.

Tenting: komponent tarafında via üstlerini lehim maskesiyle kapatın.

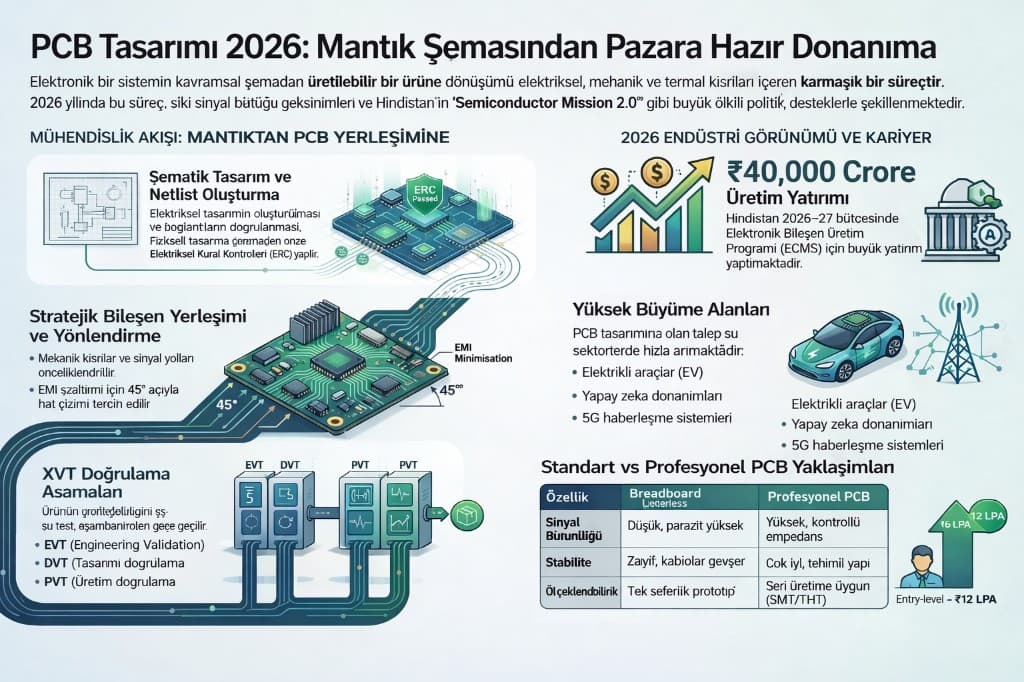

EVT–DVT–PVT Döngüsü: İlk Kartınız Taslaktır

EVT: mimarinin çalıştığını kanıtla.

DVT: tasarımın gerçek dünyada dayandığını kanıtla.

PVT: tasarımın üretimde verimli üretilebildiğini kanıtla.

Katman Sayısı: Diğer Her Şeyi Belirleyen Karar

Tipik 4 katman:

Katman 1: Bileşenler ve sinyal yönlendirme

Katman 2: Kesintisiz ground plane

Katman 3: Power plane’ler

Katman 4: Ek sinyal yönlendirme

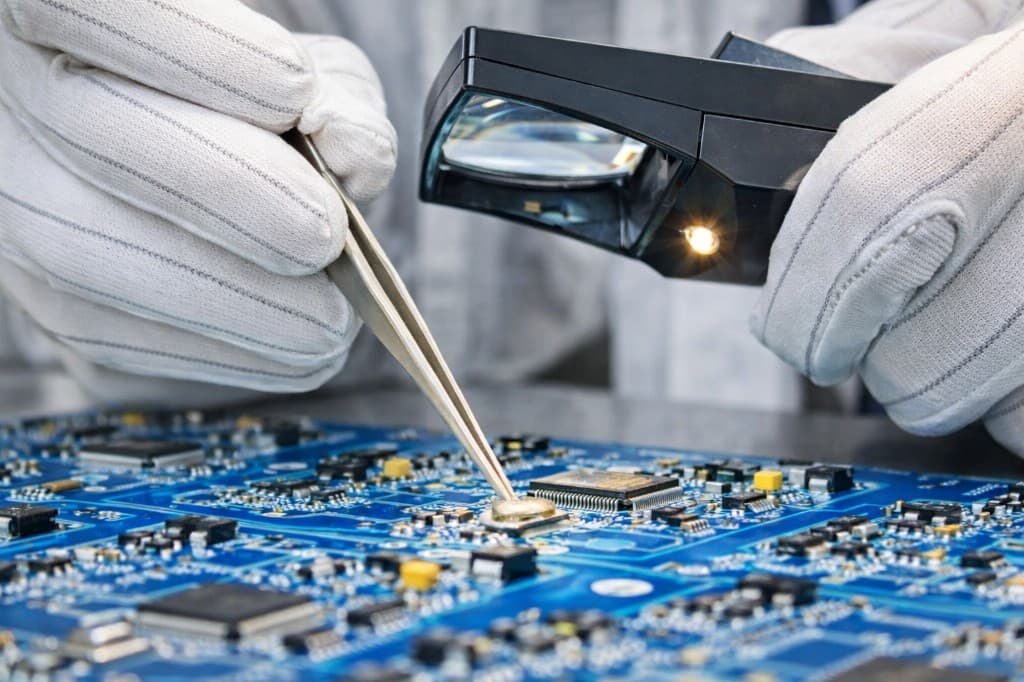

Gerçek Beceri: Enerji Vermeden Önce Kartı Okumak

Büyüteçle görsel kontrol.

Power–GND direnç kontrolü.

Akım limitli ilk açılış.

Tüm güç hatlarının sırayla ölçümü.

Bu Alan Nereye Gidiyor?

2026’da; sinyallerin bakır üzerinde nasıl davrandığını, ısının laminatlar içinde nasıl aktığını ve şema ile üretilebilir ürün arasındaki döngüyü kapatmayı bilenler daha da kritik hale geliyor.

1936 yılında yayınlanan ilk devre kartı (PCB) Paul Eisle tarafından geliştirildi. Ancak 1950’lerde ABD Savunma sanayisinin PCB’leri bomba ateşleme sistemlerinde kullanmaya başlamasına kadar, devre kartları geniş ölçekli bir kullanım alanı bulamadı. Günümüzde PCB’ler; otomobiller, kablosuz telefonlar, kişisel bilgisayarlar ve daha sayısız ürünün içinde yer alır.

PCB Üretim Süreçlerinin Özeti

PCB üretimi genellikle iki tür yazılım ile başlar. Bilgisayar Destekli Tasarım (CAD) yazılımları, üretilecek devrenin dijital şemasını oluşturmak için kullanılır. Şema hazırlandıktan sonra, Bilgisayar Destekli Üretim (CAM) yazılımları mühendislerin PCB prototipini üretim çıktısına dönüştürmesine yardımcı olur.

PCB prototipi hazır olduktan sonra ilk adım, kartın malzemesini seçmektir. Çok sayıda PCB malzemesi bulunur; müşteri ve uygulama ihtiyaçlarına göre sık tercih edilenlerden bazıları şunlardır: Alumina, Arlon, Bakelite, CEM1, CEM5, Ceramic, FR1, FR4, yüksek sıcaklık FR4, GeTek, Nelco, Polyimide ve Rogers. Tasarım gereksinimi PCB boyutlarını (ör. genişlik, yoğunluk ve uzunluk) belirler.

Malzeme seçildikten sonra ilk işlem, kartın tamamına bakır kaplama uygulamaktır. Ardından devre deseni, ışığa duyarlı bir prosesle karta aktarılır. Sonrasında görüntü/kalıp oluşturma işlemiyle, devreye ait olmayan bakır kısımlar aşındırılır (etching) ve karttan kaldırılır. Geriye kalan bakır, PCB üzerindeki izleri (trace/track) oluşturur. İzleri oluşturmak ve bağlantıları tamamlamak için iki yaklaşım kullanılabilir: CNC tezgâhlarıyla mekanik frezeleme ile gereksiz bakırın kaldırılması ve izlerin bulunması gereken bölgelerin ipek baskı benzeri, aşındırmaya dayanıklı bir prosesle korunması.

PCB üretim sürecinin bu aşamasında kart üzerinde devre elemanı yoktur; yalnızca bakır izler bulunur. Bileşenleri monte edebilmek için, elemanların yerleşeceği noktalarda delikler açılması gerekir. Delikler lazerle veya tungsten karbürden üretilmiş özel matkap uçlarıyla delinır. Delikler açıldıktan sonra, içlerine boş perçinler yerleştirilebilir veya elektrokaplama ile kaplanarak katmanlar arasında elektriksel bağlantı oluşturulur. Daha sonra, pad’ler ve delikler hariç tüm PCB yüzeyi bir kaplama/maskeleme malzemesi ile kaplanır. Kaplama seçenekleri arasında kurşunlu lehim, kurşunsuz lehim, OSP (Entek), sert altın (elektrolitik nikel altın), daldırma altın (ENIG), tel bağlanabilir altın (99.99% saf altın), daldırma gümüş, flash altın, daldırma kalay (beyaz kalay), karbon mürekkep ve SN100CL (kalay, bakır ve nikel alaşımı) gibi türler sayılabilir. Son adım olarak kartın üzerine tanımlayıcı yazılar ve işaretler (legend/silkscreen) basılır.

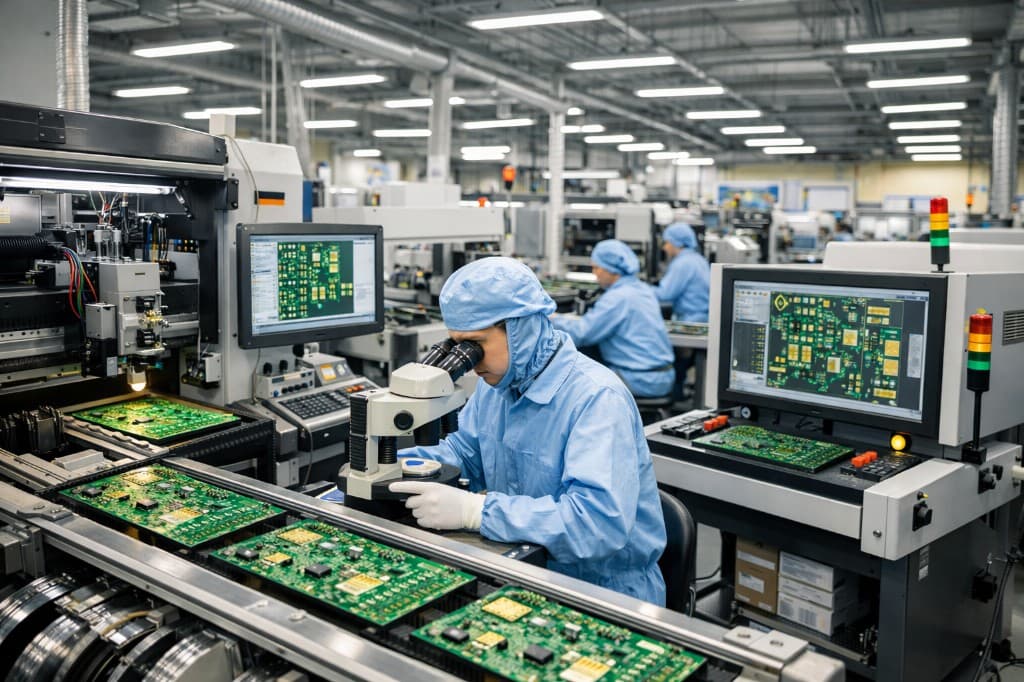

PCB Kart Kalitesinin Test Edilmesi

Elektriksel ve elektronik bileşenler yerleştirilmeden önce, kartın doğru çalıştığını doğrulamak için test edilmesi gerekir. Genel olarak hatalı PCB’ye yol açan iki temel arıza tipi vardır: “kısa devre” ve “açık devre”. Kısa devre, olmaması gereken iki veya daha fazla nokta arasında bağlantı oluşmasıdır. Açık devre ise olması gereken bir bağlantının olmamasıdır. Bu hatalar kart monte edilmeden önce giderilmelidir. Ne yazık ki bazı üreticiler kartları sevk etmeden önce test etmeyebilir; bu da müşteride sorunlara yol açabilir. Bu nedenle kalite testi, PCB üretim sürecinin kritik bir parçasıdır ve kartların bileşen yerleşiminden önce doğru çalışır durumda olduğunu garanti altına alır.
